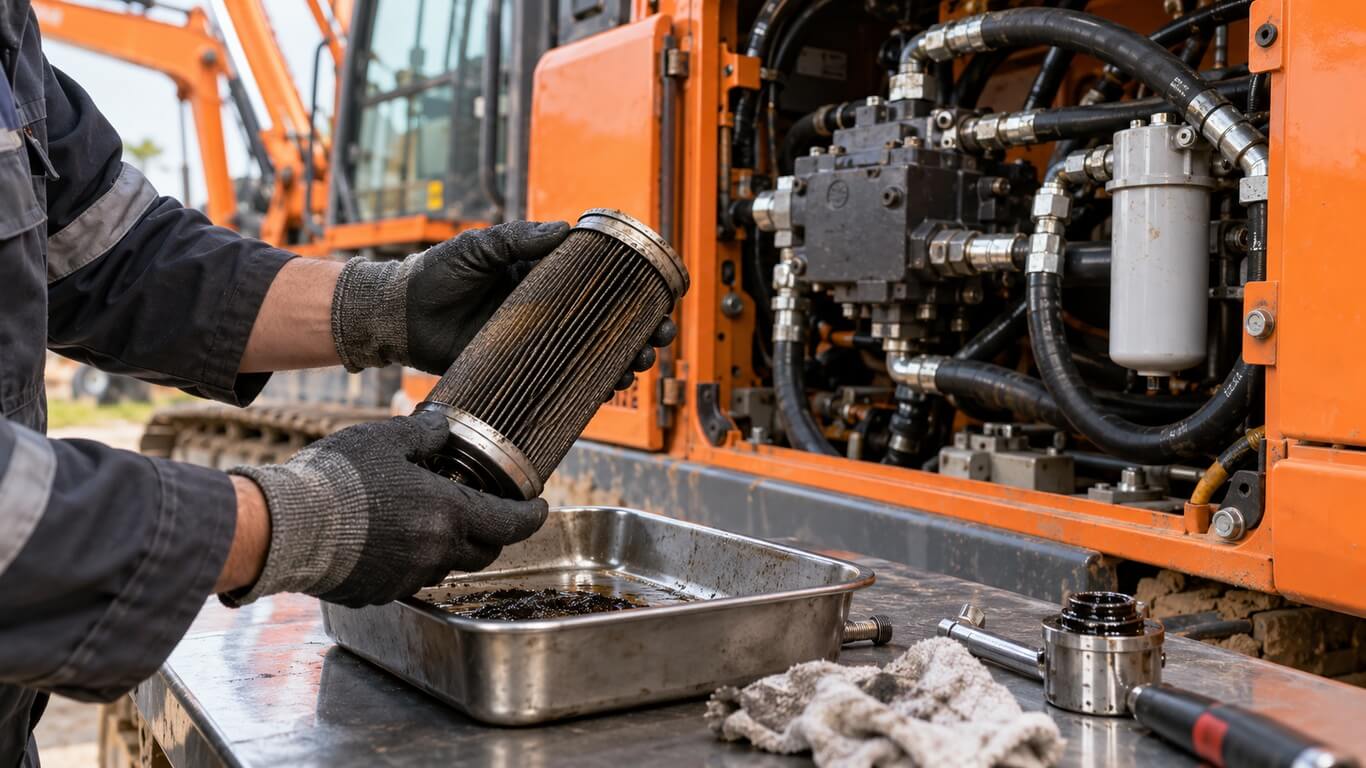

Zapchany filtr hydrauliczny – objawy i skutki dla pompy oraz całego układu

Wolniejsza praca siłowników, wycie pompy ciśnieniowej, gwałtowny wzrost temperatury cieczy roboczej oraz drgania przewodów hydraulicznych to pierwsze sygnały wskazujące na ograniczony przepływ w układzie filtracji. Główne objawy zapchanego filtra hydraulicznego wynikają z narastającego oporu, jaki zanieczyszczony wkład stawia przepływającemu olejowi. Podobne symptomy mogą też świadczyć o uszkodzeniu mechanicznym pompy zasilającej, niewłaściwej lepkości oleju lub nieszczelnościach na linii ssawnej. Dokładna weryfikacja drożności elementów filtrujących pozwala zapobiec kosztownym awariom całej hydrauliki siłowej.

Układ hydrauliczny maszyn budowlanych i rolniczych pracuje pod wysokim ciśnieniem, w którym nawet mikroskopijne opiłki metalu, produkty utleniania oleju czy drobiny kurzu doprowadzają do szybkiego zużycia precyzyjnych podzespołów. Zanieczyszczenia zatrzymywane przez filtr oleju hydraulicznego z czasem zmniejszają jego powierzchnię czynną, wywołując stopniowy spadek przepływu. Gdy opór filtracji przekroczy dopuszczalną granicę, instalacja traci stabilność parametrów roboczych. Bagatelizowanie pierwszych oznak ograniczonego przepływu naraża pompę oraz zawory sterujące na przyspieszone zużycie.

Co dzieje się w układzie, gdy filtr hydrauliczny traci drożność?

Utrata drożności wkładu filtrującego wywołuje wzrost różnicy ciśnień, nazywanej spadkiem ciśnienia, pomiędzy stroną wlotową i wylotową obudowy filtra. Gdy medium robocze napotyka zwiększony opór na przegrodzie filtracyjnej, pompa hydrauliczna musi wykonać większą pracę, aby przetłoczyć tę samą objętość cieczy. W efekcie dochodzi do lokalnego wzrostu temperatury oraz spadku ciśnienia w dalszej części instalacji, co przekłada się na wolniejszą reakcję siłowników i hydromotorów.

Większość nowoczesnych obudów zawiera wbudowany zawór przelewowy (bypass), który otwiera się automatycznie po przekroczeniu krytycznej wartości różnicy ciśnień – zazwyczaj w przedziale od 1,5 do 3,5 bara. Otwarcie zaworu chroni wkład filtracyjny przed zapadnięciem się lub rozerwaniem pod wpływem podciśnienia, zapewniając ciągłość przepływu cieczy w instalacji. Ceną za ochronę struktury wkładu jest przepuszczanie nieoczyszczonego oleju bezpośrednio do dalszych sekcji układu. Krążące w obiegu cząstki stałe trafiają wówczas bez przeszkód do rozdzielaczy, zaworów sterujących oraz siłowników, wywołując intensywne zużycie ścierne.

Zapchany filtr hydrauliczny – objawy w codziennej pracy maszyny

Symptomy niedrożności przegrody filtracyjnej ujawniają się najczęściej pod dużym obciążeniem lub podczas pracy na nierozgrzanym oleju roboczym. Jak wspominaliśmy, niewystarczający przepływ cieczy przez filtr oleju hydraulicznego prowadzi do zauważalnego spadku wydajności maszyny, objawiającego się opóźnioną reakcją osprzętu na ruchy dźwigni rozdzielacza. Zwiększony opór przepływu powoduje również zamianę energii mechanicznej w ciepło, co prowadzi do szybkiego nagrzewania się całego układu hydraulicznego.

Poniższa tabela przedstawia charakterystyczne sygnały diagnostyczne oraz zalecane czynności weryfikacyjne:

Jak przeciążony filtr wpływa na pompę, zawory i siłowniki?

Szczególnie niebezpiecznym skutkiem niedrożności filtra ssawnego jest zjawisko kawitacji występujące w pompie hydraulicznej. Gdy zabrudzony filtr hydrauliczny ogranicza dopływ cieczy do króćca ssawnego, w przestrzeni roboczej pompy powstaje wysokie podciśnienie. Wywołuje ono wydzielanie się pęcherzyków gazu i pary z oleju, które w strefie wysokiego ciśnienia gwałtownie zapadają się. Pękanie pęcherzyków generuje fali uderzeniowe o lokalnym ciśnieniu sięgającym kilkuset barów, co prowadzi do wyrywania drobin metalu z powierzchni kół zębatych, tłoczków oraz płyty sterującej pompy.

W przypadku filtrów ciśnieniowych i powrotnych głównym zagrożeniem jest praca na otwartym zaworze przelewowym. Nieprzefiltrowany olej niesie ze sobą twarde cząstki stałe, które wciskają się w szczeliny pasowania suwaków w rozdzielaczach hydraulicznych. Doprowadza to do zacierania się suwaków, nieszczelności wewnętrznych oraz rysowania gładzi cylindrów w siłownikach. Zużyte uszczelnienia tłoczysk i porysowane cylindry powodują opadanie ramienia maszyny pod obciążeniem oraz wycieki zewnętrzne.

Filtr czy inny problem – jak odróżnić zapchanie od innych usterek?

Diagnozę układu należy rozpocząć od wykluczenia zbyt niskiego poziomu cieczy w zbiorniku. Niski poziom oleju powoduje zasysanie powietrza przez smok ssawny, co daje objawy niemal identyczne jak kawitacja wywołana zapchanym filtrem ssawnym. Warto również zweryfikować lepkość oleju roboczego. Zastosowanie oleju o zbyt wysokiej lepkości w niskich temperaturach otoczenia wywołuje chwilowy wzrost oporów przepływu i hałas pompy, który ustępuje w miarę rozgrzewania się instalacji.

Mechaniczne zużycie pompy hydraulicznej manifestuje się spadkiem wydajności – maszyna pracuje prawidłowo po uruchomieniu, ale traci siłę w miarę rozgrzewania się. Z kolei zapchany filtr hydrauliczny ogranicza przepływ niezależnie od stopnia zużycia samej pompy, dając wysokie odczyty manometru wskaźnika różnicowego położonego bezpośrednio na obudowie filtracyjnej. Pomiary ciśnienia roboczego oraz kontrola stanu wskaźnika zabrudzenia pozwalają jednoznacznie odróżnić awarię pompy hydraulicznej od konieczności wymiany wkładu.

Kiedy wymieniać filtr hydrauliczny i co mówi wskaźnik zabrudzenia?

Wymiana wkładu filtracyjnego powinna odbywać się zgodnie z harmonogramem określonym przez producenta, zazwyczaj co 500–1000 motogodzin lub minimum raz w roku. Interwał należy skrócić w przypadku pracy w warunkach ekstremalnego zapylenia, po naprawie elementów wykonawczych lub po zaobserwowaniu sygnałów alarmowych z układu kontrolnego.

Większość obudów hydraulicznych wyposażona jest we wskaźniki zanieczyszczenia – optyczne (z polem zielonym i czerwonym) lub elektryczne, połączone z kontrolką na panelu operatora. Wskaźnik reaguje na spadek ciśnienia na wkładzie i sygnalizuje konieczność serwisu zanim otworzy się zawór bypass. Czerwone pole lub aktywna kontrolka serwisowa na ciepłym oleju to jednoznaczny sygnał do natychmiastowej wymiany wkładu filtracyjnego.

Jak dobrać filtr hydrauliczny do konkretnej maszyny?

Prawidłowy dobór wkładu wymaga weryfikacji wymiarów obudowy, ciśnienia roboczego, przepływu nominalnego oraz wymaganej dokładności filtracji mierzonej w mikronach. Równie istotny jest współczynnik mówiący o skuteczności wyłapywania cząstek o określonej średnicy. Zastosowanie przypadkowego zamiennika o niewłaściwej mikronażowości wywoła albo zbyt szybkie zapchanie wkładu, albo dopuści do krążenia zanieczyszczeń niszczących pompę. Bezpieczną eksploatację zapewniają wyspecjalizowane filtry do maszyn budowlanych dobierane po marce i modelu, które dają gwarancję zachowania fabrycznych parametrów przepływu i właściwej klasy czystości oleju.

Zapchany filtr hydrauliczny – objawy (najczęściej zadawane pytania)

Czy zapchany filtr hydrauliczny może doprowadzić do zniszczenia pompy?

Zablokowany wkład ssawny wywołuje zjawisko kawitacji, które w krótkim czasie niszczy powierzchnie robocze pompy hydraulicznej. W przypadku filtrów tłocznych lub powrotnych otwarcie zaworu przelewowego powoduje dopływ brudnego oleju, wywołując zużycie ścierne elementów tłoczących.

Po czym poznać, że otworzył się zawór bypass w filtrze hydraulicznym?

Otwarcie zaworu przelewowego sygnalizowane jest przez elektryczny lub optyczny wskaźnik zabrudzenia znajdujący się na obudowie filtra. W samej pracy maszyny objawia się to niestabilną pracą siłowników, głośniejszą pracą rozdzielaczy oraz szybkim wzrostem temperatury oleju roboczego.

Czy filtr oleju hydraulicznego można czyścić sprężonym powietrzem?

Wkłady wykonane z włókniny syntetycznej lub papieru filtracyjnego są elementami jednorazowymi i nie nadają się do czyszczenia. Przedmuchiwanie sprężonym powietrzem lub mycie w rozpuszczalnikach niszczy strukturę mikroporów i stwarza ryzyko rozerwania materiału filtracyjnego.
